螺栓無螺母畫法(螺栓螺母型號及尺寸)

發布時間：2023-04-19 10:52:57 人氣：來源：萬千緊固件

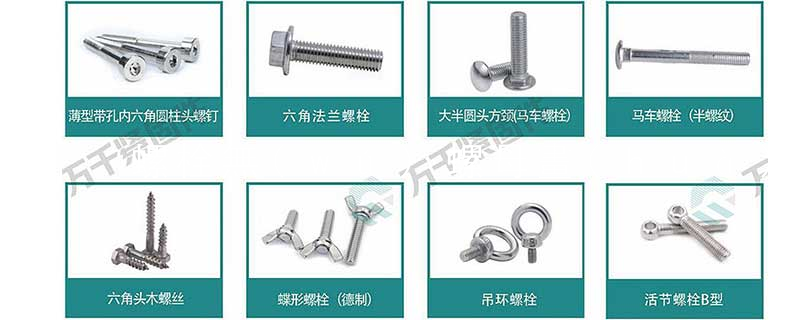

大家好今天來介紹螺栓無螺母畫法(六角頭螺栓的畫法)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

螺栓怎么畫

問題一：螺栓畫法這個產品是GB/T5783-2000，六角頭螺栓全螺紋。尺寸c及dw是螺栓頭下凸臺的控制尺寸，主要目的是：1.避免螺栓裝配時六角頭棱邊毛刺，劃傷基體表面；2.減小螺栓頭部受附加彎曲力作用；至于是否需要加墊圈這個取決于螺栓裝配孔的大小，螺栓裝配孔過大時就應該加墊圈以增大接觸面積，另外螺栓安裝孔是緊密間隙配合時可以不加墊圈，另外你可以查閱墊圈的標準，一般墊圈的內孔不會比螺栓直徑大太多，這樣再看下dw比墊圈內孔也不會大很多，尤其安裝彈簧墊圈的時候dw凸臺直接就脹開墊圈，沒有起到好的作用。個人建議螺栓裝配孔不宜過大，不安裝墊圈。問題二：螺栓如何繪圖螺栓的平面圖繪制按機械制圖標準。現在的機械CAD

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。六角螺母畫法步驟: 1)畫正六棱柱先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

Autocad2012螺栓螺母怎么畫

最簡單畫法就是如下圖的云線所圈的表示，螺栓就是一根直線、螺母即一對交叉線、墊片為一短橫線。

TONGDUANwsqyls高粉答主

2017-09-25每個回答都超有意思的

先畫出六邊形的俯視圖，然后再畫側視圖，再?gòu)母┮晥D引出射線，把側視圖分為兩等分或者三等份，然后再?gòu)膫?cè)視圖的上下邊偏移下兩線段，再用圓弧線段畫出上下的圓弧線，刪除多余的線段，螺母就畫好了。

weidyawn

2012-06-12超過15用戶采納過TA的回答

都什么年代了，還在直接用auto cad 畫圖。建議，先用三維軟件（主流的proe,solidworks都可以），建模，生成工程圖，另存為dxf，在用auto cad打開，就可以得到你想要的任意形狀螺栓，螺母，當然，必須符合機械設計標準！祝好運追問唉。。。杯具。。。好的。。。謝謝。。。
